Індикатор ИВЛ1-7/5 (ИЛЦ4-5/7Л)
Базові параметри
Напруга розжарення катоду: 5 В
Струм розжарення катоду: 120±12 мА
Напруга аноду-сегменту імпульсна: 27 В
Струм анодів-сегментів імпульсний одного розряду, сумарний: 12 мА
Напруга сітки імпульсна: 27 В
Струм сітки імпульсний одного розряду: 12 мА
Гранично допустимі параметри
Напруга катоду розжарення суворо в межах: 4,5–5,8 В
Максимальна напруга анодів-сегментів: 50 В
Максимальна напруга анодної сітки імпульсна: 50 В
Призначення електродів
Інші характеристики: alldiy.top
Індикатор ИВЛ2-7/5
Базові параметри
Напруга розжарення катоду: 2,4 В
Струм катоду розжарення: 58±6 мА
Напруга аноду-сегменту імпульсна: 24 В
Струм анодів-сегментів імпульсний одного розряду, сумарний: 3 мА
Напруга сітки імпульсна: 24 В
Струм сітки імпульсний одного розряду: 3 мА
Напруга сітки запірна (Ugзап) не менше: 3 В
Для надійного запирання будь-якого розряду індикатора - на сітку цього розряду необхідно подати негативний потенціал номіналом як мінімум 3 В відносно загального нуля.
Допускаєтся експлуатація з напругою катоду розжарення 2,4±0,48 В, при цьому загальний час роботи в такому режимі не повинен перевищувати 5000 годин.
Гранично допустимі параметри
Напруга катоду розжарення: 2-2,65 В
Максимальна напруга анодів-сегментів: 50 В
Максимальна напруга анодної сітки імпульсна: 50 В
Інші характеристики: alldiy.top
Призначення електродів
1 – Катод, провідний шар внутрішньої поверхні балона;
2 – Сітка 5го розряду;
3 – м - анодна точка 3го розряду;
4 – г1, г2, г4, г5 – аноди сегменти 1, 2, 4, 5го розрядів;
5 – д1, д2, д4, д5 – аноди сегменти 1, 2, 4, 5го розрядів;
6 – Сітка 4го розряду;
7 – е1, е2, е4, е5 – аноди сегменти 1, 2, 4, 5го розрядів;
8 – Сітка 3го розряду;
9 – л - анодна точка 3го розряду;
10 – ж1, ж2, ж4, ж5 – аноди сегменти 1, 2, 4, 5го розрядів;
11 – Сітка 2го розряду;
12 – в1, в2, в4, в5 – аноди сегменти 1, 2, 4, 5го розрядів;
13 – б1, б2, б4, б5 – аноди сегменти 1, 2, 4, 5го розрядів;
14 – а1, а2, а4, а5 – аноди сегменти 1, 2, 4, 5го розрядів;
15 – Сітка 1го розряду;
16 – Катод;
17 – Катод;
18 – Сітка 1го розряду;
19 – Сітка 2го розряду;
20 – Сітка 3го розряду;
21 – Сітка 4го розряду;
22 – Сітка 5го розряду;
23 – Катод, провідний шар внутрішньої поверхні балона.
Індикатор УИ4 (ИЛЦ8-4/7Л)
Базові параметри
Напруга катоду розжарення (Uf): 3,6 В
Струм катоду розжарення: мін: 80 мА, макс: 120 мА
Напруга аноду-сегменту імпульсна (Uэи): 27 В
Струм анодів-сегментів одного розряду імпульсний, сумарний: 9 мА
Напруга анодної сітки імпульсна (Ugи): 20 В
Струм анодної сітки імпульсний одного розряду: 9 мА
Призначення електродів
1 - катод розжарення
2 - анод-сегмент "и4"
3 - X
4 - X
5 - X
6 - анодна сітка розряду "6"
7 - аноди-сегменти "г"
8 - аноди-сегменти "д"
9 - X
10 - X
11 - анодна сітка розряду "5"
12 - аноди-сегменти "е"
13 - аноди-сегменти "ж"
14 - X
15 - анодна сітка розряду "4" (елементи "и", "к")
16 - анод-елемент "к4"
17 - X
18 - X
19 - анодна сітка розряду "3"
20 - X
21 - X
22 - аноди-сегменти "в"
23 - аноди-сегменти "б"
24 - анодна сітка розряду "2"
25 - аноди-сегменти "а"
26 - X
27 - X
28 - X
29 - анодна сітка розряду "1" (елементи "л", "м")
30 - анод-елемент "м1"
31 - анод-елемент "л1"
32 - X
33 - X
34 - катод розжарення
Етикетка (даташит, datasheet)
 |
 |
Живлення від трансформатора

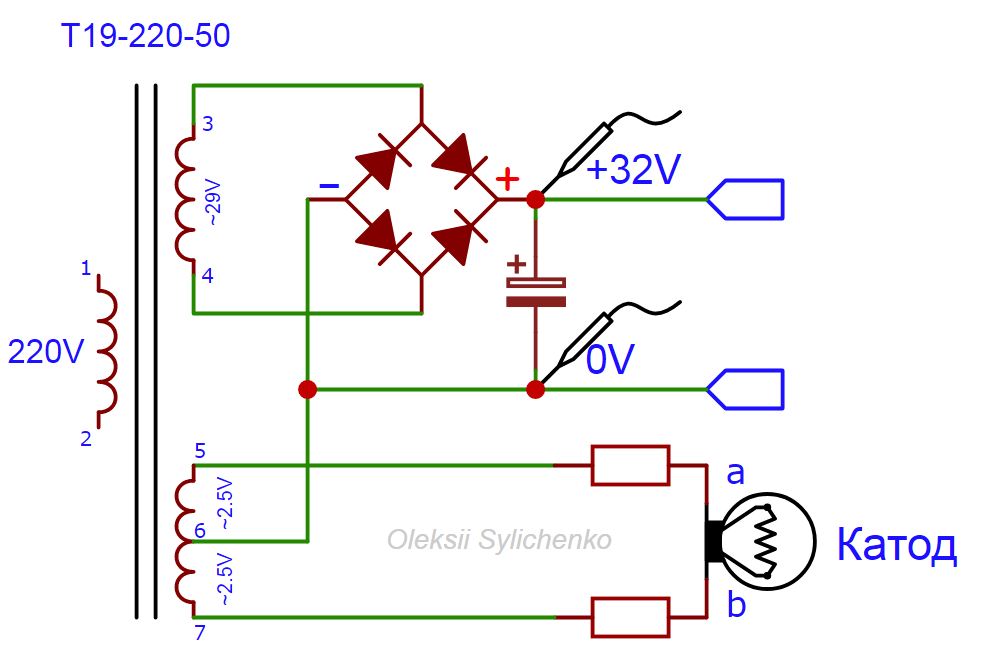

З середнім відводом

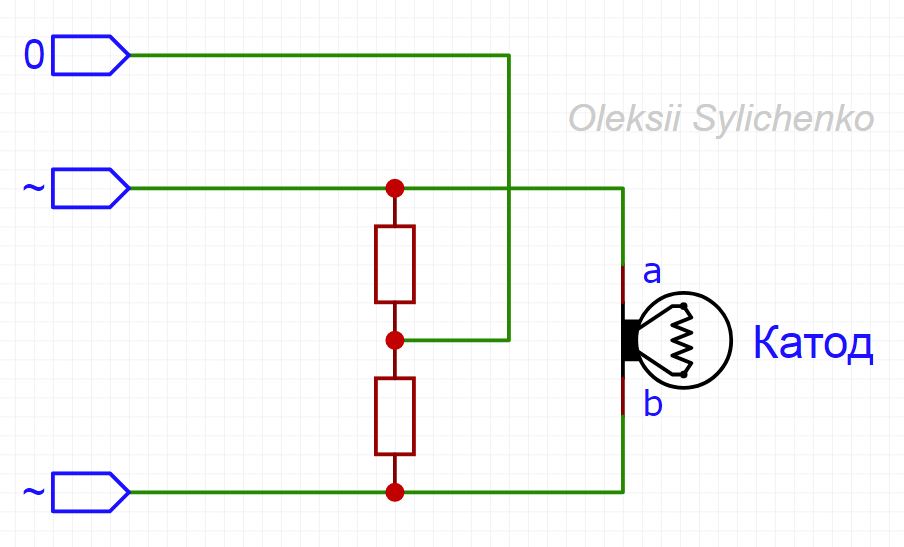

Без середнього відвода

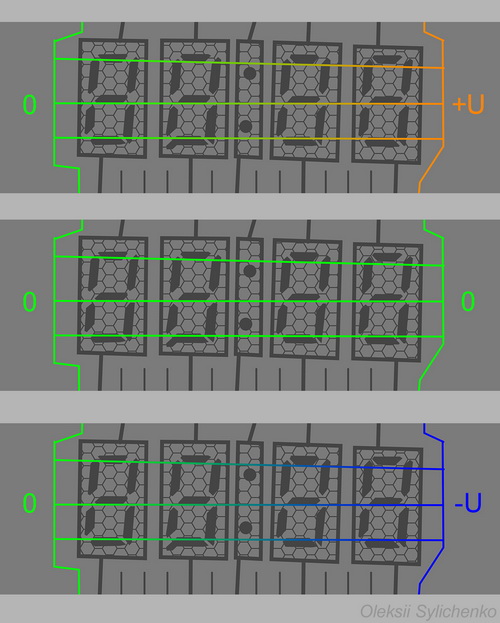

Від'ємний потенціал відносно нуля потрібен для надійного запирання розрядів від паразитного світіння. Детальніше читайте в "Як працює вакуумно-люмінесцентний індикатор".
